黄色氧化钨靶材
黄色氧化钨靶材是以黄钨（WO3）作为镀膜靶材，通过磁控溅射、多弧离子镀或其他类型的镀膜系统在适当工艺条件下溅射在基板上形成WO3功能薄膜。WO3薄膜是一种重要的功能材料，具有优良的电致变色性能，而被广泛应用。黄色氧化钨靶材常见的制备方法有固相法、液相法和气相法；采用一般电子陶瓷的制备方法，其工艺流程一般为：球磨混料—压制成型—烧结。
黄色氧化钨靶材的SEM分析表明，不同温度下烧结的黄钨样品的致密度、晶粒之间结合强度有不同，如1000℃的时候坯体中相互接触的粉末颗粒之间通过传质过程形成一定程度的界面，并通过其生长使坯体产生收缩，这时样品的晶粒之间结合强度仍然较低，块体的致密度也不高，可以明显的观察到颗粒之间的各种空隙，靶材烧结程度不高；而当温度达到1100℃的时候，空隙有所减少，晶界增加，样品的致密程度得到一定提高；当烧结温度达到合理烧结温度1200℃时，WO3晶粒的大小和分布都比较均匀，晶粒发育完全，晶粒之间形成有力地结合，晶界进一步增大。

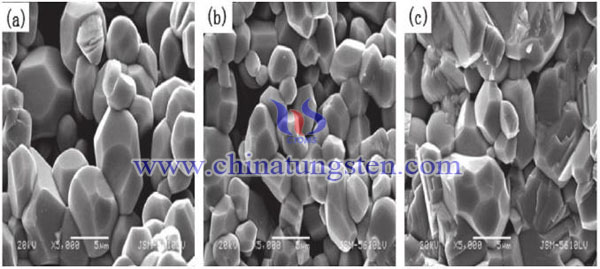

上图中，a为1000℃下WO3靶材的SEM图谱；b为1100℃下WO3靶材的SEM图谱；c为1200℃下WO3靶材的SEM图谱。
如您有任何关于黄色氧化钨的询价及反馈，请随时联系我们：
相关产品:
仲钨酸铵是一种化学物质，主要是白色结晶，有片状或针状二种，用于制造三氧化钨或蓝色氧化钨制金属钨粉。
偏钨酸铵是钨冶炼过程中重要的化合物产品，简称AMT。AMT用途很广，可用作催化剂、电容器、核屏蔽的原材料。
蓝色氧化钨是指一类含有钨(Ⅵ)及钨(V)混合价态的深蓝色化合物，外观为深蓝色粉末。
钨酸是无色结晶或白色 结晶性粉末。在干燥空气中风化，100℃时失去结晶水。溶于水，不溶于乙醇。相对密度 3.23～ 3.25。熔点 698℃。
钨酸钠是无机化合物，化学式是Na2WO4•2H2O。这种白色的，水溶性固体是邻位钨酸的钠盐。作为化学合成钨的原料，钨酸钠是钨矿转化为金属过程中的重要中间体。
铯钨青铜是性能良好的吸收近红外具有粒度均匀、分散性的无机纳米材料，在近红外区波长800~1200nm具有很强的吸附功能还具有与波长380 ~780nm可见光透光率高。
